Anschraubplatte PMR02

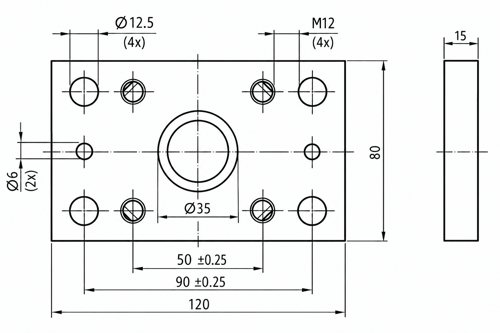

Die rechteckige Anschraubplatte PMR02 dient zur Befestigung passender Kombirollen in der Flurfördertechnik. Sie hat eine Grundfläche von 120 × 80 mm und ist 15 mm stark. Die zentrale Bolzenaufnahme hat einen Durchmesser von 35 mm. Das Befestigungsbohrbild umfasst vier Bohrungen mit Ø 12,5 mm, vier Gewindebohrungen M12 und zwei Bohrungen mit Ø 6 mm.
Technische Daten
- Ausführung: rechteckig
- Länge: 120 mm
- Breite: 80 mm
- Stärke: 15 mm
- Zentrale Bolzenaufnahme: Ø 35 mm, Toleranz +0,1/+0,2 mm
- Befestigungsbohrungen: 4 × Ø 12,5 mm, 4 × M12, 2 × Ø 6 mm
- Bezeichnung: PMR02
