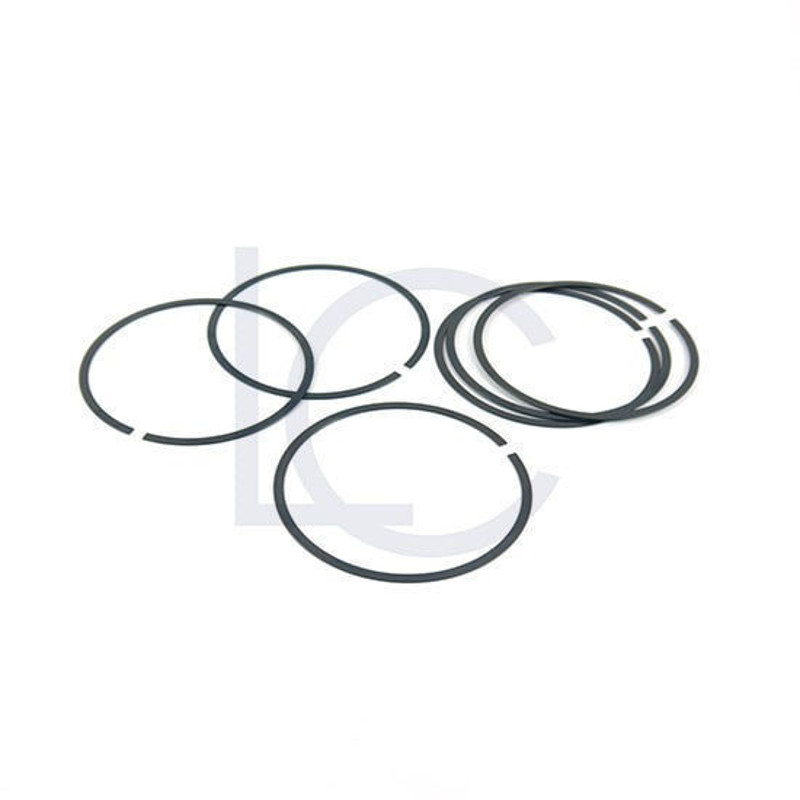

FEY Lamellenring FK3 AS020 – 20 × 1,00 × 0,65 mm
Der FEY Lamellenring FK3 AS020 ist ein außen spannender Einfach-Lamellen-Dichtungsring für Bohrungen. Lamellenringe der Baureihe FK3 AS werden zur zuverlässigen Fettabdichtung von Wälz- und Gleitlagern eingesetzt.
Durch seine federnde Wirkung liegt der Lamellenring an der Bohrung an. Mehrere Lamellenringe bilden in der vorgesehenen Nut ein wirkungsvolles Dichtungssystem. Bei entsprechender Befettung schützt die FK3-AS-Anordnung das Lager zuverlässig vor dem Eindringen von Staub und Umgebungsfeuchtigkeit.
Die kompakte Bauweise ermöglicht den Einsatz auch bei begrenzten Einbauverhältnissen. FEY Lamellenringe kommen in zahlreichen Anwendungen des Maschinen-, Anlagen-, Fahrzeug- und Getriebebaus zum Einsatz.
Technische Daten
-
Hersteller: FEY Lamellenringe
-
Baureihe: FK3 AS
-
Bezeichnung: AS020
-
Ausführung: außen spannender Einfach-Lamellen-Dichtungsring
-
Anwendung: für Bohrungen
-
Nennmaß Bohrung D1: 20,00 mm
-
Ringbreite RB: 1,00 mm
-
Ringdicke RD: 0,65 mm
-
Werkstoff: C75S / Werkstoff-Nr. 1.0605
-
Dichtungsart: Fettabdichtung
-
Anordnung: 3 AS-Ringe = 1 Satz
Einsatzbereiche
Der FEY FK3 AS020 eignet sich insbesondere zur Abdichtung von:
Die Lamellenringe sind besonders für Anwendungen geeignet, bei denen eine platzsparende und robuste Abdichtung von Lagerstellen erforderlich ist.
Schutzwirkung
Einfach gewundene FEY Lamellenringe der Baureihe FK3 AS dienen zur Fettabdichtung von Wälz- und Gleitlagern. In gefettetem Zustand schützen sie zuverlässig gegen Staubeintritt und Umgebungsfeuchtigkeit.
Montagehinweis
Für eine einwandfreie Funktion müssen die von FEY vorgegebenen Nutabmessungen und Toleranzen eingehalten werden. Bei vorhandenem Axial- oder Radialspiel sind die Nutabmessungen entsprechend den Herstellervorgaben anzupassen.
Vor einem Serieneinsatz empfiehlt FEY Lauf- und Montageversuche unter den tatsächlichen Betriebsbedingungen.
FEY FK3 AS020 – bewährte Lamellenring-Dichtungstechnik für eine zuverlässige und kompakte Lagerabdichtung.
