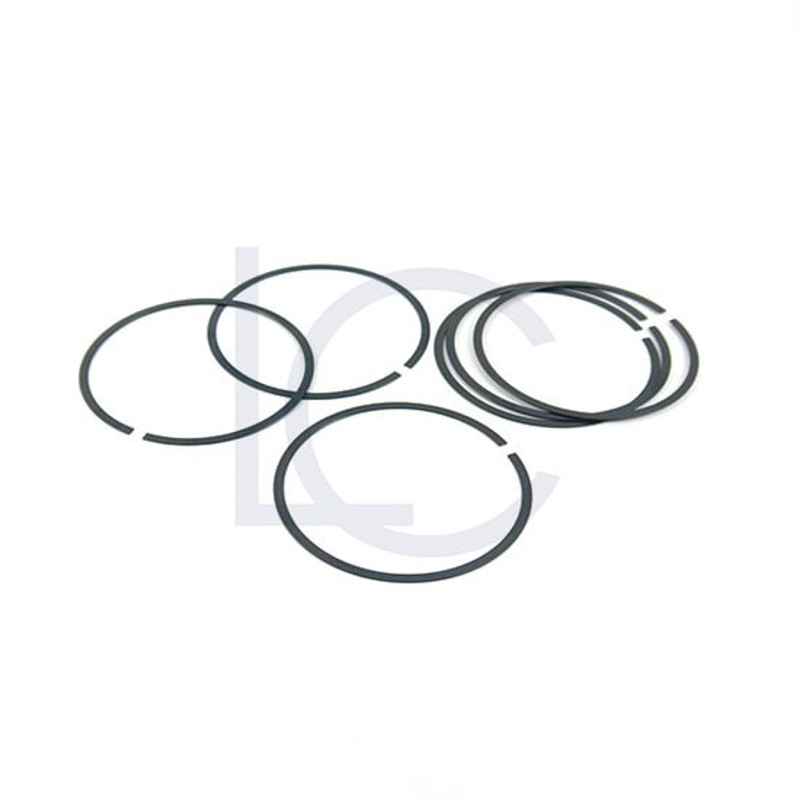

FEY Lamellenring FK3 AS029 – 29 × 1,20 × 0,65 mm
Der FEY Lamellenring FK3 AS029 ist ein außen spannender Einfach-Lamellen-Dichtungsring für Bohrungen. Lamellenringe der Baureihe FK3 AS werden zur zuverlässigen Abdichtung von Lagerstellen eingesetzt.
Durch seine federnde Wirkung liegt der Lamellenring an der Bohrung an. Mehrere Lamellenringe bilden in der vorgesehenen Nut ein berührungsarmes Labyrinth-Dichtungssystem. Bei entsprechender Befettung unterstützt die FK3-AS-Anordnung den zuverlässigen Schutz vor Staub, Schmutz und Umgebungsfeuchtigkeit.
Die kompakte und robuste Bauweise ermöglicht den Einsatz in zahlreichen industriellen Anwendungen, unter anderem im Maschinen-, Anlagen-, Fahrzeug- und Getriebebau.
Technische Daten
-
Hersteller: FEY Lamellenringe
-
Baureihe: FK3 AS
-
Bezeichnung: AS029
-
Ausführung: außen spannender Einfach-Lamellen-Dichtungsring
-
Anwendung: für Bohrungen
-
Nennmaß Bohrung D1: 29,00 mm
-
Ringbreite RB: 1,20 mm
-
Ringdicke RD: 0,65 mm
-
Werkstoff: C75S / Werkstoff-Nr. 1.0605
-
Federbeständigkeit: bis max. +300 °C
-
Dichtungsart: Lamellenring-Dichtung
-
Anordnung: 3 AS-Ringe = 1 Satz
Einsatzbereiche
Der FEY FK3 AS029 eignet sich insbesondere zur Abdichtung von:
Schutzwirkung
FEY Lamellenringe bilden ein berührungsarmes Labyrinth mit sehr geringen Spaltweiten. Dadurch eignen sie sich besonders zur Abdichtung gegen Fett, Staub, Schmutz und andere Verunreinigungen.
Die berührungsarme Arbeitsweise trägt zudem dazu bei, Reibung, Eigenwärme und Verschleiß gering zu halten.
Montagehinweis
Für eine einwandfreie Funktion müssen die vorgesehenen Nutabmessungen und Toleranzen eingehalten werden. Bei vorhandenem Axial- oder Radialspiel sind die Einbauverhältnisse entsprechend den Herstellervorgaben zu berücksichtigen.
Vor einem Serieneinsatz empfiehlt FEY Lauf- und Montageversuche unter den tatsächlichen Betriebsbedingungen, um die gewünscht
