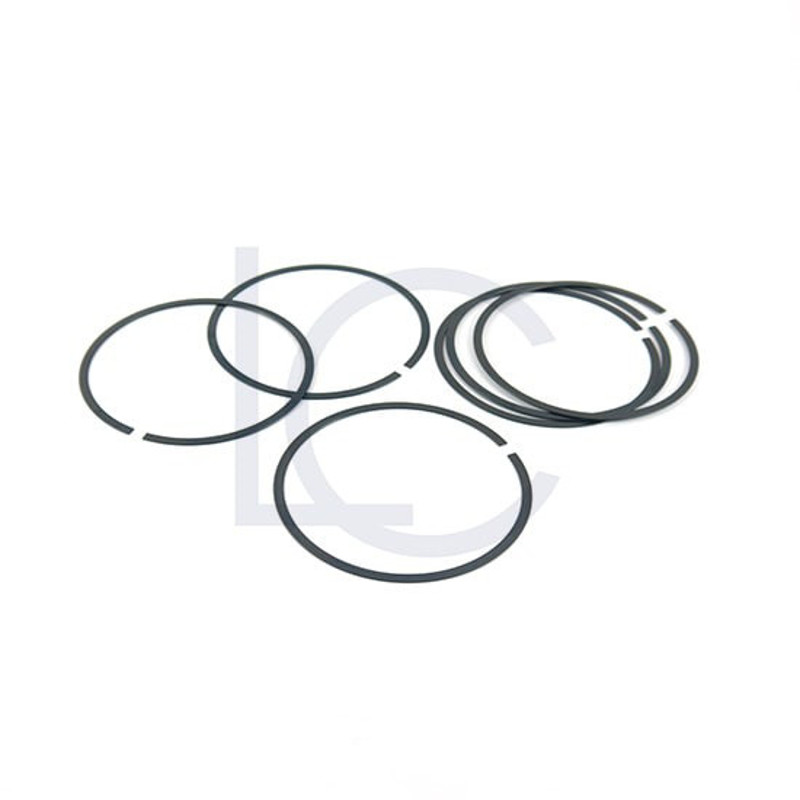

FEY Lamellenring FK3 AS042 – 42 × 1,80 × 0,65 mm
Der FEY Lamellenring FK3 AS042 ist ein außen spannender Einfach-Lamellen-Dichtungsring für Bohrungen. Lamellenringe der Baureihe FK3 AS werden zur zuverlässigen Fettabdichtung von Wälz- und Gleitlagern eingesetzt.
Durch seine federnde Wirkung liegt der Lamellenring an der Bohrung an. Mehrere Lamellenringe bilden in der vorgesehenen Nut ein wirkungsvolles Dichtungssystem. Bei entsprechender Befettung schützt die FK3-AS-Anordnung zuverlässig vor dem Eindringen von Staub und Umgebungsfeuchtigkeit.
Die kompakte und robuste Konstruktion eignet sich für zahlreiche industrielle Anwendungen, insbesondere im Maschinen-, Anlagen-, Fahrzeug- und Getriebebau.
Technische Daten
-
Hersteller: FEY Lamellenringe
-
Baureihe: FK3 AS
-
Bezeichnung: AS042
-
Ausführung: außen spannender Einfach-Lamellen-Dichtungsring
-
Anwendung: für Bohrungen
-
Nennmaß Bohrung D1: 42,00 mm
-
Ringbreite RB: 1,80 mm
-
Ringdicke RD: 0,65 mm
-
Werkstoff: C75S / Werkstoff-Nr. 1.0605
-
Federbeständigkeit: bis max. +300 °C
-
Dichtungsart: Fettabdichtung
-
Anordnung: 3 AS-Ringe = 1 Satz
Einsatzbereiche
Der FEY FK3 AS042 eignet sich insbesondere zur Abdichtung von:
Schutzwirkung
Einfach gewundene FEY Lamellenringe der Baureihe FK3 AS dienen zur Fettabdichtung von Lagerstellen. Bei entsprechender Befettung schützen sie zuverlässig vor Staubeintritt und Umgebungsfeuchtigkeit.
Die Lamellenring-Konstruktion ermöglicht eine kompakte Abdichtung mit geringer Reibung und eignet sich besonders für rotierende Lagerstellen.
Montagehinweis
Für eine einwandfreie Funktion müssen die vorgesehenen Nutabmessungen und Toleranzen eingehalten werden. Bei vorhandenem Axial- oder Radialspiel sind die Einbauverhältnisse entsprechend den Herstellervorgaben zu berücksichtigen.
Vor einem Serieneinsatz empfiehlt FEY Lauf- und Montageversuche unter den tatsächlichen Betriebsbedingungen, um die gewünschte Dichtwirkung zu überprüfen.
FEY FK3 AS042 – bewährte Lamellenring-Dichtungstechnik für eine kompakte und zuverlässige Lagerabdichtung.
