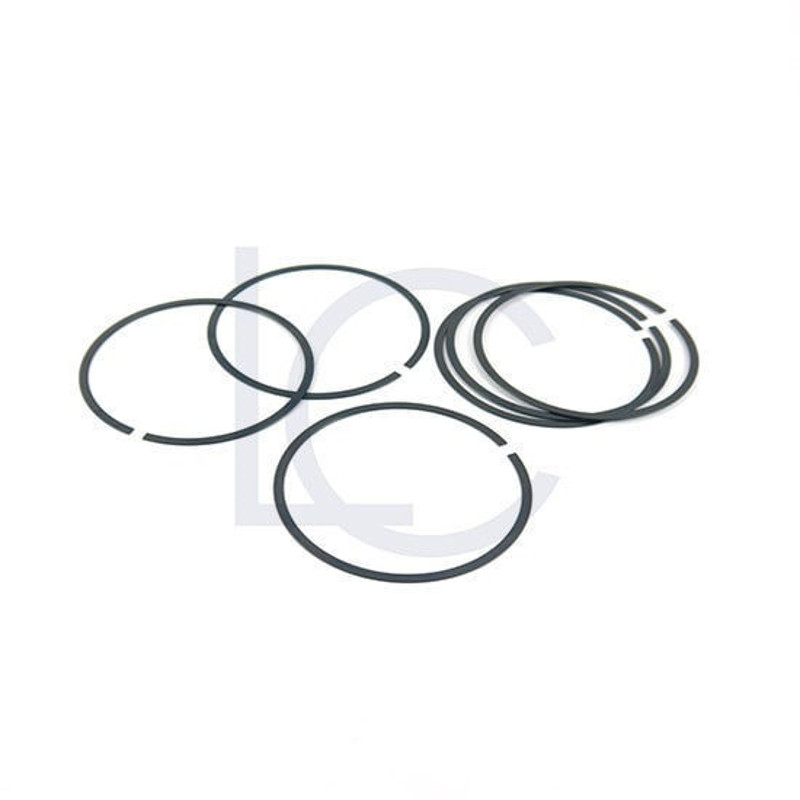

FEY Lamellenring FK3 IS237 – 237 × 8,00 × 1,20 mm
Der FEY Lamellenring FK3 IS237 ist ein innen spannender Einfach-Lamellen-Dichtungsring für Wellen. Lamellenringe der Baureihe FK3 IS werden zur zuverlässigen Fettabdichtung von Wälz- und Gleitlagern eingesetzt.
Durch seine federnde Wirkung liegt der Lamellenring an der Welle an. Mehrere Lamellenringe bilden in der vorgesehenen Nut ein wirkungsvolles Dichtungssystem. Bei entsprechender Befettung schützt die FK3-IS-Anordnung zuverlässig vor dem Eindringen von Staub und Umgebungsfeuchtigkeit.
Die robuste und platzsparende Konstruktion eignet sich für zahlreiche industrielle Anwendungen, insbesondere im Maschinen-, Anlagen-, Fahrzeug- und Getriebebau.
Technische Daten
-
Hersteller: FEY Lamellenringe
-
Baureihe: FK3 IS
-
Bezeichnung: IS237
-
Ausführung: innen spannender Einfach-Lamellen-Dichtungsring
-
Anwendung: für Wellen
-
Wellendurchmesser D1: 237,00 mm
-
Ringbreite RB: 8,00 mm
-
Ringdicke RD: 1,20 mm
-
Werkstoff: C60E / Werkstoff-Nr. 1.1221
-
Federbeständigkeit: bis max. +300 °C
-
Dichtungsart: Fettabdichtung
-
Anordnung: 3 IS-Ringe = 1 Satz
Einsatzbereiche
Der FEY FK3 IS237 eignet sich insbesondere zur Abdichtung von:
Schutzwirkung
Einfach gewundene FEY Lamellenringe der Baureihe FK3 IS dienen zur Fettabdichtung von Lagerstellen. Bei entsprechender Befettung schützen sie zuverlässig vor Staubeintritt und Umgebungsfeuchtigkeit.
Durch das berührungsarme Dichtprinzip werden Reibung, Wärmeentwicklung und Verschleiß gering gehalten, wodurch sich die Lamellenringe besonders für rotierende Lagerstellen eignen.
Montagehinweis
Für eine einwandfreie Funktion müssen die vorgesehenen Nutabmessungen und Toleranzen eingehalten werden. Bei vorhandenem Axial- oder Radialspiel sind die Einbauverhältnisse entsprechend den Herstellervorgaben zu berücksichtigen.
Vor einem Serieneinsatz empfiehlt sich ein Lauf- und Montageversuch unter den tatsächlichen Betriebsbedingungen, um die gewünschte Dichtwirkung zu überprüfen.
FEY FK3 IS237 – bewährte innen spannende Lamellenring-Dichtungstechnik für eine kompakte und zuverlässige Abdichtung von Wellen und Lagerstellen.
