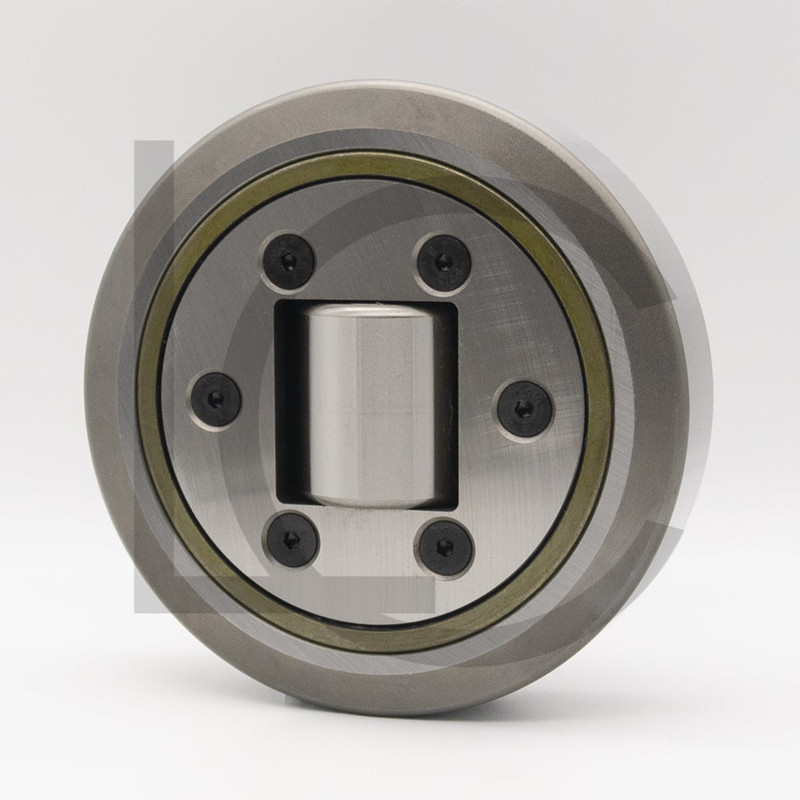

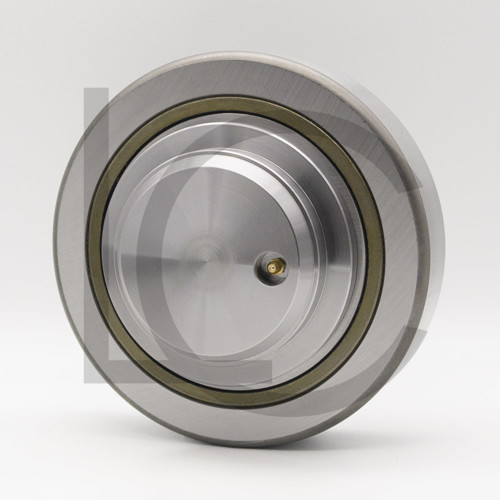

Die MR0012.W ist eine robuste und hochbelastbare Kombirolle für anspruchsvolle Linearführungen, Hubsysteme sowie Maschinen- und Anlagenkonstruktionen. Durch die Kombination aus groß dimensionierter Hauptrolle und integrierten seitlichen Führungselementen eignet sie sich besonders für Anwendungen mit hohen Belastungen und präzisen Führungsanforderungen.
Die Hauptrolle besitzt einen Außendurchmesser von 190 mm. Die profilierte Lauffläche mit einem Radius von R1000 ±100 mm unterstützt einen gleichmäßigen Lauf auf der Führungsschiene und sorgt für eine zuverlässige Kraftübertragung.
Die integrierten seitlichen Führungselemente stabilisieren die Rolle innerhalb des Führungssystems und nehmen auftretende Seitenkräfte auf. Die massive Konstruktion und die Verwendung gehärteter Lager- und Laufkomponenten ermöglichen einen zuverlässigen Einsatz auch unter anspruchsvollen Betriebsbedingungen.

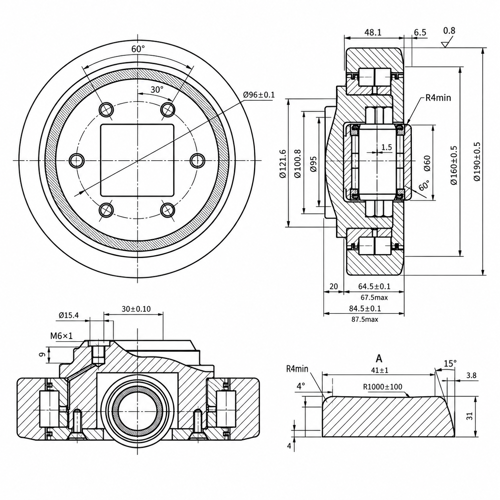

Technische Daten
-
LC-Wälzlager Bezeichnung: MR0012.W
-
Bauart: Kombirolle / Führungsrolle
-
Außendurchmesser: Ø 190 mm
-
Gehäusedurchmesser: Ø 160 ±0,5 mm
-
Zentrier-/Teilkreismaß: Ø 96 ±0,1 mm
-
Weitere Durchmesser: Ø 121,6 / Ø 100,8 / Ø 95 mm
-
Laufflächenradius: R1000 ±100 mm
-
Weiterer Radius: R1500 ±150 mm
-
Mindest-Kantenradius: R4 min
-
Maß: 48 mm
-
Abstand: 6,5 mm
-
Einbaubreite: 64,5 ±0,10 mm min.
-
Maximale Breite: 67,5 mm
-
Gesamtbreite: 84,5 ±0,10 mm min.
-
Maximale Gesamtbreite: 87,5 mm
-
Befestigung: 6 × M8 × 20
-
Schmier-/Anschlussgewinde: M6 × 1
-
Anschlussbereich: Ø 15,4 mm
-
Anschlussmaß: 30 ±0,10 mm
-
Winkelanordnung: 60° / 30°
-
Profilwinkel: 15°
Einsatzbereiche
Die MR0012.W eignet sich besonders für:
-
Schwerlast-Linearführungen
-
Hub- und Förderanlagen
-
Maschinen- und Anlagenbau
-
Stahlbaukonstruktionen
-
Regal- und Lagersysteme
-
Verschiebbare Maschinenkomponenten
-
Industrielle Führungssysteme
-
Anwendungen mit hohen radialen und seitlichen Belastungen
Durch die Kombination aus groß dimensionierter Hauptrolle, integrierter Seitenführung und kompakter Bauweise ist die MR0012.W eine zuverlässige Lösung für robuste industrielle Führungssysteme.
Vergleichstyp / Referenz: 4.090
