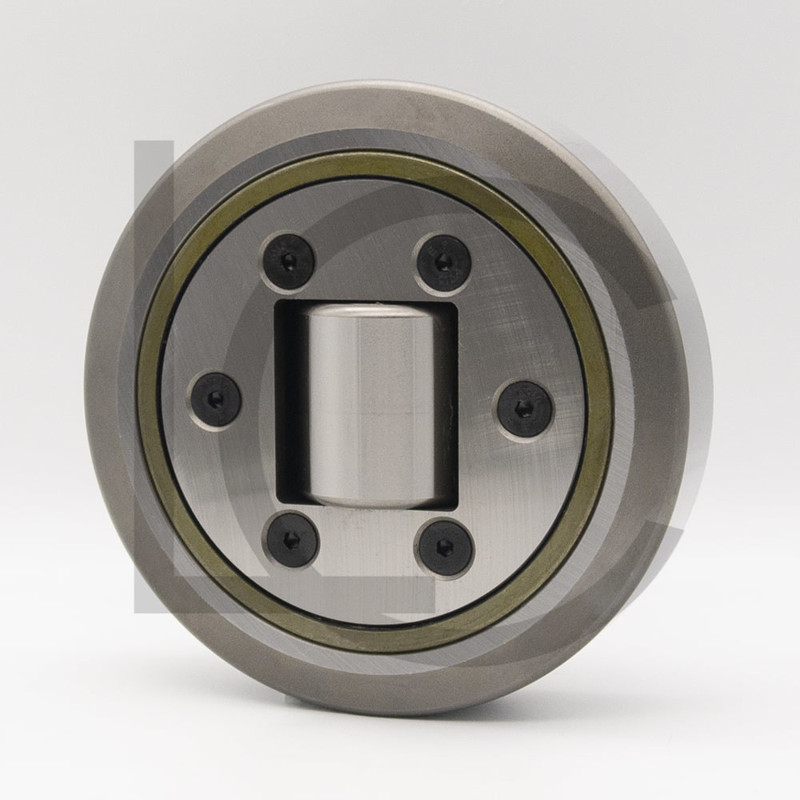

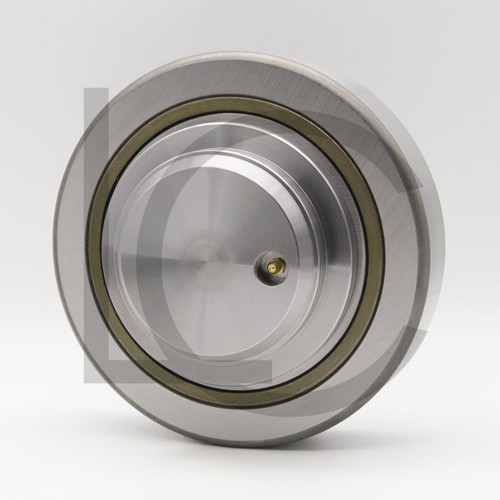

Die MR0013.W ist eine robuste und hochbelastbare Kombirolle für industrielle Führungs- und Linearsysteme. Sie eignet sich besonders für Anwendungen im Maschinen-, Anlagen-, Hub- und Fördertechnikbereich, bei denen hohe radiale und axiale Belastungen aufgenommen werden müssen.
Die massive Konstruktion kombiniert eine groß dimensionierte Hauptrolle mit integrierten seitlichen Führungselementen. Dadurch können sowohl Radialkräfte als auch Axialkräfte zuverlässig aufgenommen werden. Mit einem Außendurchmesser von 220 mm ist die MR0013.W für anspruchsvolle Schwerlastanwendungen ausgelegt.
Die profilierte Lauffläche unterstützt einen gleichmäßigen Lauf innerhalb des Führungssystems. Hochwertige gehärtete Lauf- und Lagerelemente sorgen für hohe Belastbarkeit, Verschleißfestigkeit und eine lange Lebensdauer.

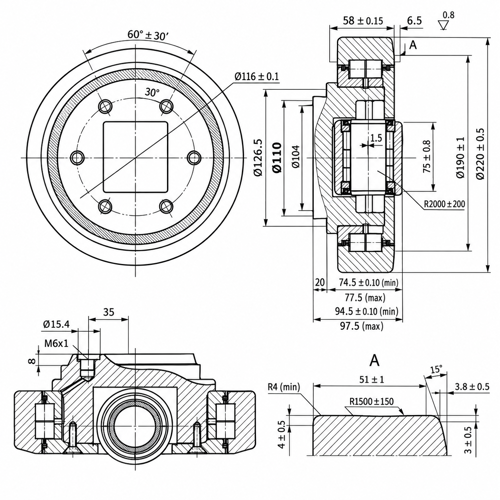

Technische Daten
-
LC-Wälzlager Bezeichnung: MR0013.W
-
Bauart: Kombirolle / Schwerlast-Führungsrolle
-
Außendurchmesser: Ø 220 mm
-
Breite / Radiallager: 58 mm
-
Durchmesser Bund: Ø 126,5 mm
-
Durchmesser Bolzen: Ø 110 mm
-
Einbaubreite: 74,5 ±0,10 mm min.
-
Maximale Einbaubreite: 77,5 mm
-
Gesamtbreite: 94,5 ±0,10 mm min.
-
Maximale Gesamtbreite: 97,5 mm
-
Dynamische Tragzahl radial C: 326 kN
-
Statische Tragzahl radial C₀: 681 kN
-
Dynamische Tragzahl axial Ca: 138 kN
-
Statische Tragzahl axial C₀a: 257 kN
-
Max. Radialbelastung FR: 84 kN
-
Max. Axialbelastung FA: 28 kN
-
Gewicht: 17,30 kg
Einsatzbereiche
Die MR0013.W eignet sich besonders für:
-
Schwerlast-Linearführungen
-
Hub- und Förderanlagen
-
Maschinen- und Anlagenbau
-
Regalbediengeräte
-
Stahlbaukonstruktionen
-
Verschiebbare Maschinenkomponenten
-
Industrielle Führungssysteme
-
Anwendungen mit hohen radialen und axialen Belastungen
Durch ihre hohe radiale und axiale Tragfähigkeit sowie die robuste Schwerlastausführung ist die MR0013.W eine zuverlässige Lösung für anspruchsvolle Führungssysteme im industriellen Dauereinsatz.
Vergleichstyp / Referenz: 4.091
