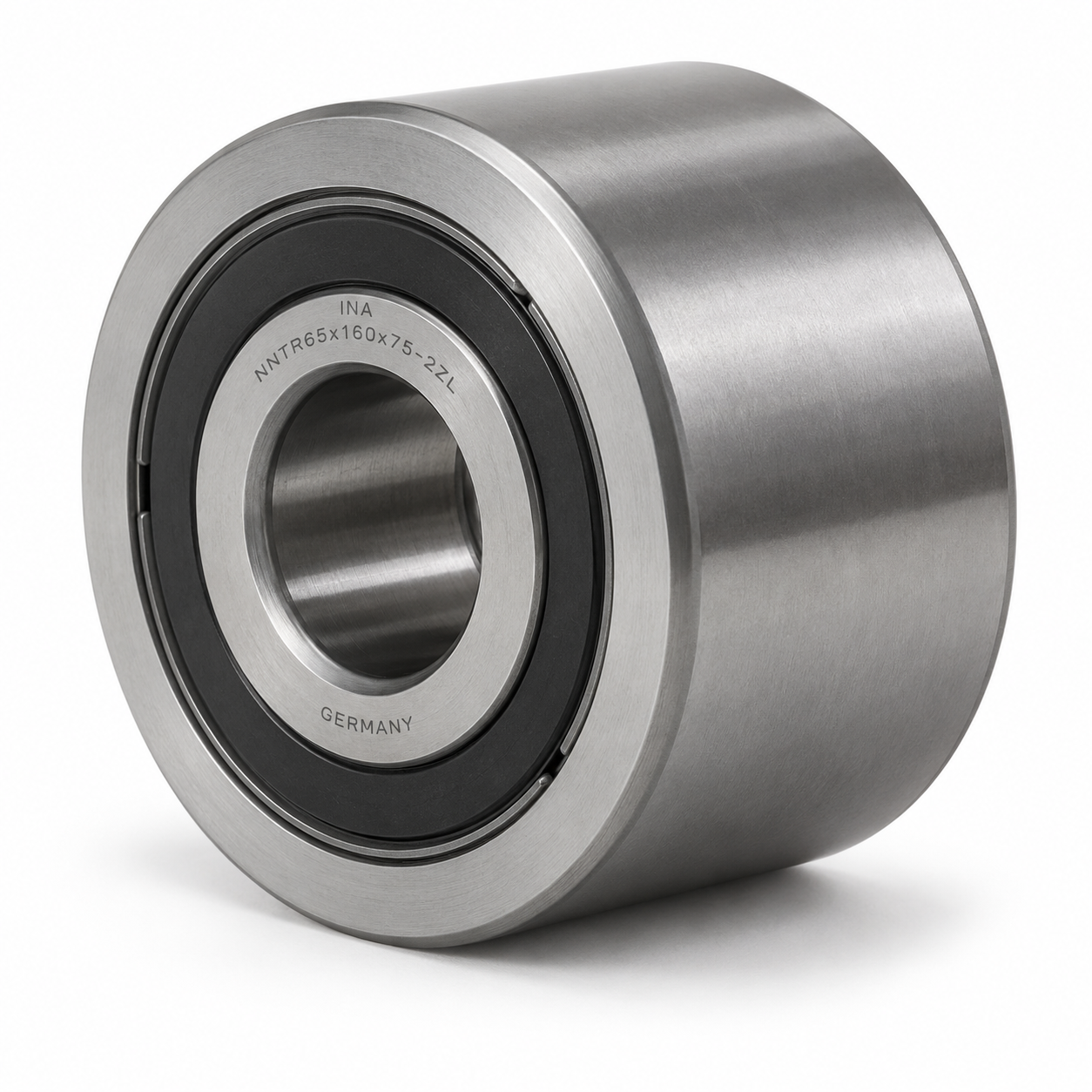

Die INA Stützrolle NNTR65-160-75-2ZL ist eine hochbelastbare, vollrollige und zweireihige Stützrolle mit Innenring. Sie wurde speziell für Anwendungen mit hohen radialen Belastungen und stoßartigen Beanspruchungen entwickelt.
Durch den dickwandigen Außenring besitzt die Stützrolle eine hohe Formstabilität und eignet sich optimal für den direkten Lauf auf ebenen Gegenlaufflächen. Die vollrollige Ausführung ermöglicht eine besonders hohe radiale Tragfähigkeit.
Die integrierte Axialführung des Außenrings sowie die beidseitige 2ZL-Abdichtung gewährleisten einen zuverlässigen Betrieb auch bei anspruchsvollen Einsatzbedingungen.
Produkteigenschaften
-
Hersteller: INA / Schaeffler
-
Bauart: Stützrolle
-
Baureihe: NNTR
-
Vollrollige Ausführung
-
Zweireihige Zylinderrollen
-
Mit Innenring
-
Außenring mit 3 Borden
-
Mit Axialführung
-
Beidseitig abgedichtet – 2ZL
-
Hohe radiale Tragfähigkeit
-
Für hohe und stoßartige Belastungen geeignet
-
Robuste Ausführung für industrielle Anwendungen
Abmessungen
-
Innendurchmesser d: 65 mm
-
Außendurchmesser D: 160 mm
-
Breite B: 75 mm
-
Breite Außenring C: 73 mm
-
Gewicht: ca. 8,8 kg
Technische Daten
-
Dynamische Tragzahl radial Crw: 270 kN
-
Statische Tragzahl radial C0rw: 400 kN
-
Drehzahl bei dauerhafter Fettschmierung: bis 700 min⁻¹
Typische Einsatzbereiche
Die INA Stützrolle NNTR65x160x75-2ZL wird unter anderem in Förderanlagen, Führungssystemen, Maschinenbau, Anlagenbau sowie bei Kurven- und Laufrollenführungen eingesetzt. Sie eignet sich besonders für Anwendungen, bei denen hohe radiale Kräfte und eine robuste Lagerung erforderlich sind.
