Anschraubplatte PMR05-Q quadratisch 120 × 120 × 20 mm

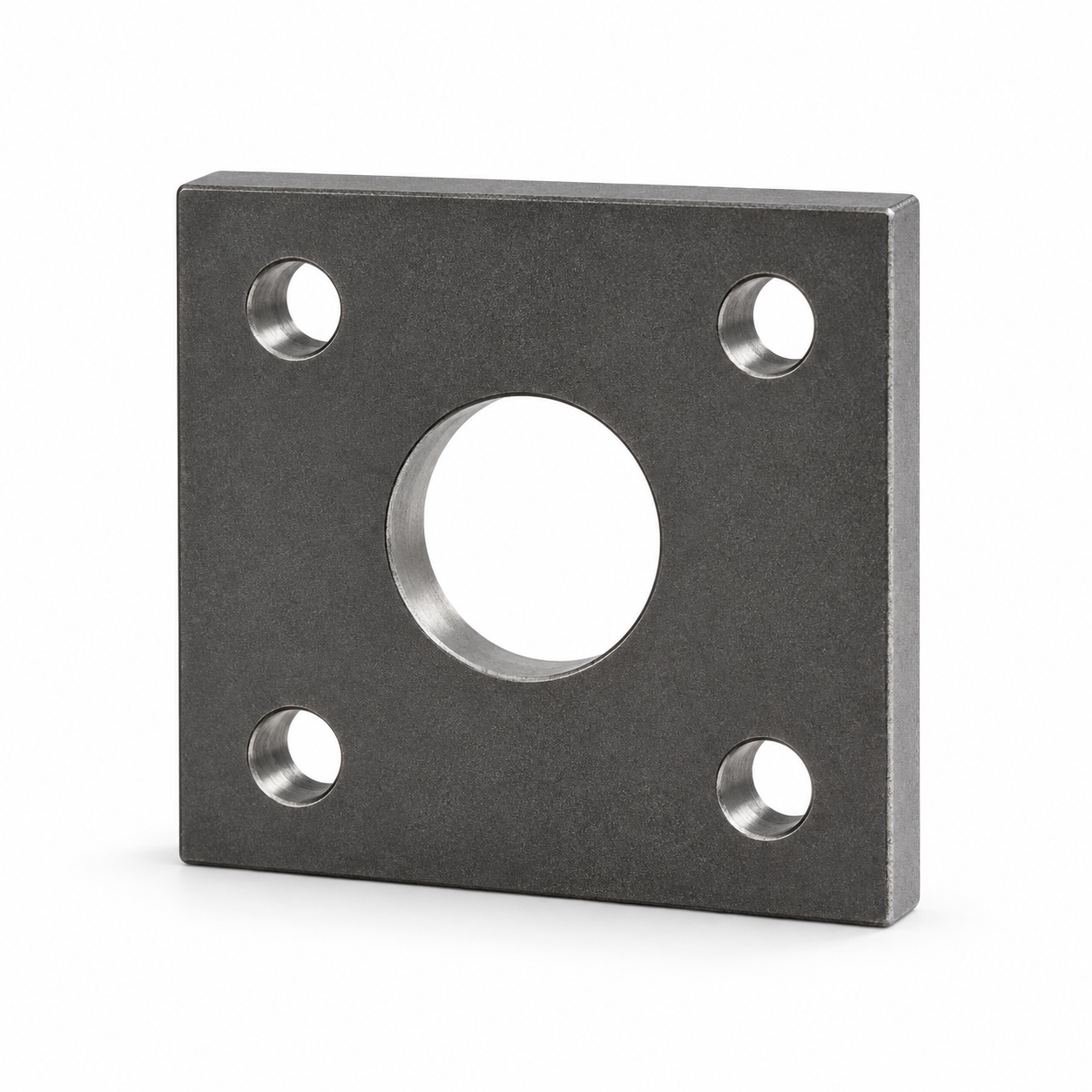

Die quadratische Anschraubplatte PMR05-Q dient zur Befestigung passender Kombirollen in der Flurfördertechnik. Mit einer Länge und Breite von jeweils 120 mm sowie einer Stärke von 20 mm bietet sie eine stabile Montagefläche.

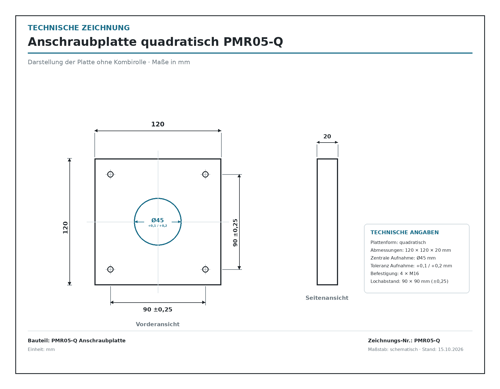

Die zentrale Aufnahme hat einen Durchmesser von 45 mm und eine Toleranz von +0,1/+0,2 mm. Vier M16-Gewinde ermöglichen die Befestigung. Der Lochabstand beträgt 90 × 90 mm mit einer Toleranz von ±0,25 mm.
Technische Daten
■ Ausführung: quadratisch
■ Abmessungen: 120 × 120 × 20 mm
■ Zentrale Aufnahme: Ø45 mm
■ Toleranz der Aufnahme: +0,1/+0,2 mm
■ Befestigung: 4 × M16
■ Lochabstand: 90 × 90 mm, Toleranz ±0,25 mm
■ Verwendung: Befestigung passender Kombirollen in der Flurfördertechnik
