Anschraubplatte PMR07-Q quadratisch 120 × 120 × 20 mm
Die quadratische Anschraubplatte PMR07-Q dient zur Befestigung passender Kombirollen in der Flurfördertechnik. Sie misst 120 × 120 mm und ist 20 mm stark.

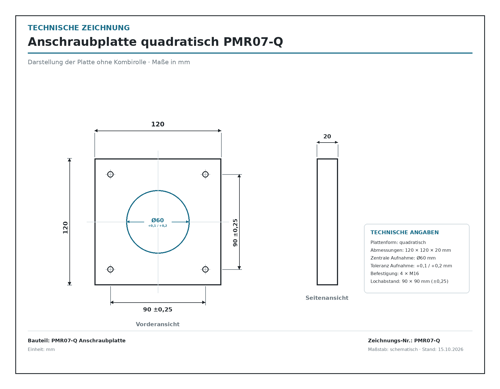

Die zentrale Aufnahme hat einen Durchmesser von 60 mm mit einer Toleranz von +0,1/+0,2 mm. Vier M16-Gewinde ermöglichen die Befestigung der Platte. Der Lochabstand beträgt 90 × 90 mm mit einer Toleranz von ±0,25 mm.
Technische Daten
■ Ausführung: quadratisch
■ Abmessungen: 120 × 120 × 20 mm
■ Zentrale Aufnahme: Ø60 mm
■ Toleranz der Aufnahme: +0,1/+0,2 mm
■ Befestigung: 4 × M16
■ Lochabstand: 90 × 90 mm, Toleranz ±0,25 mm
■ Verwendung: Befestigung passender Kombirollen in der Flurfördertechnik
