Anschraubplatte PMR12-Q quadratisch 190 × 190 × 28 mm

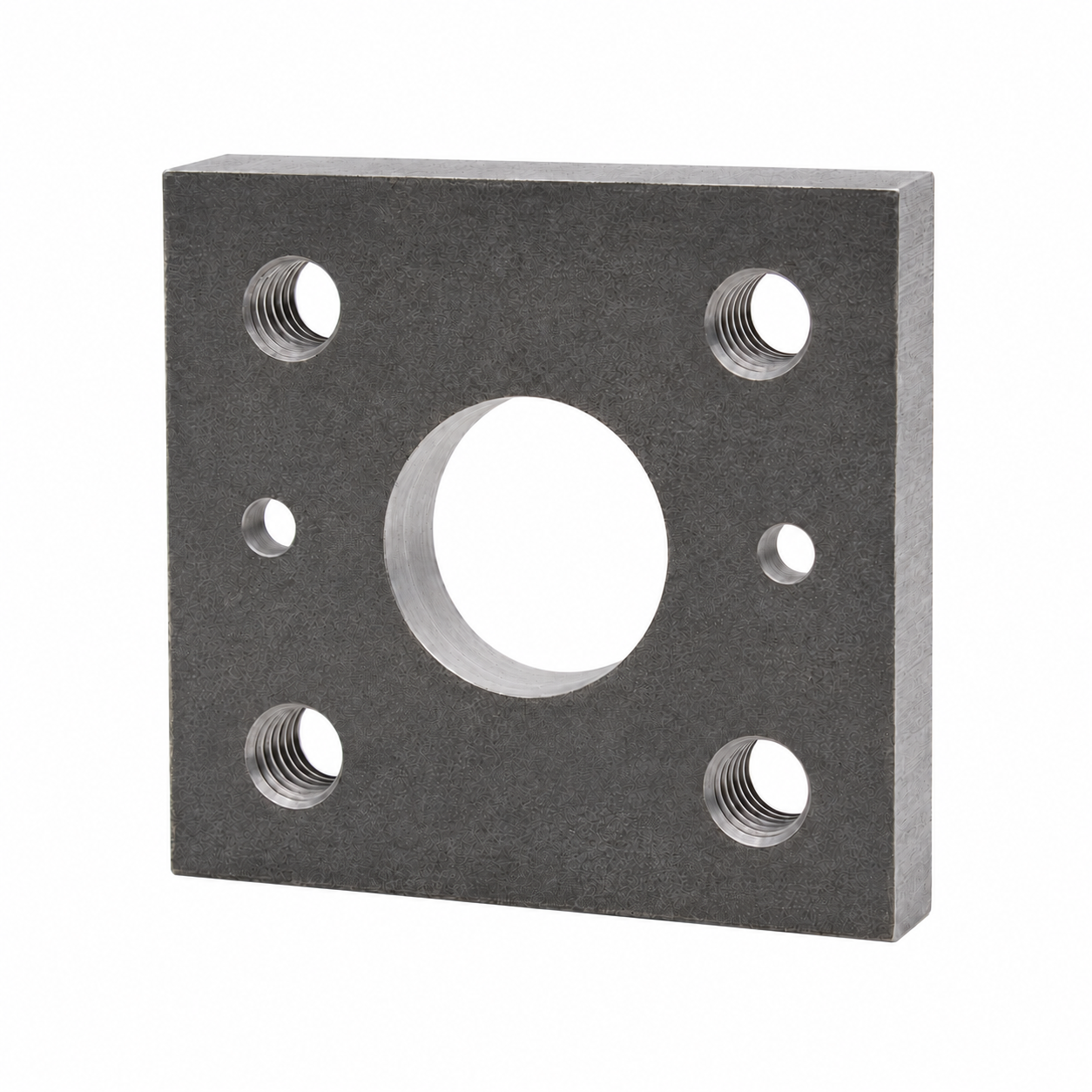

Die quadratische Anschraubplatte PMR12-Q dient zur Befestigung passender Kombirollen in der Flurfördertechnik. Sie ist 190 mm lang und breit sowie 28 mm stark. Die zentrale Durchgangsbohrung hat einen Durchmesser von 100 mm und eignet sich zur Aufnahme des passenden Bauteils.
Das Befestigungsbild umfasst vier M20-Gewindebohrungen im quadratischen Raster von 150 × 150 mm. Zwei zusätzliche Bohrungen mit Ø 10 mm liegen auf der horizontalen Mittelachse und sind auf die seitlichen M20-Bohrungen ausgerichtet.
Technische Daten
■ Ausführung: quadratisch
■ Länge: 190 mm
■ Breite: 190 mm
■ Stärke: 28 mm
■ Zentrale Durchgangsbohrung: Ø 100 mm, Toleranz +0,1/+0,2 mm
■ Befestigungsbohrungen: 4 × M20
■ Lochraster der M20-Bohrungen: 150 × 150 mm
■ Zusatzbohrungen: 2 × Ø 10 mm

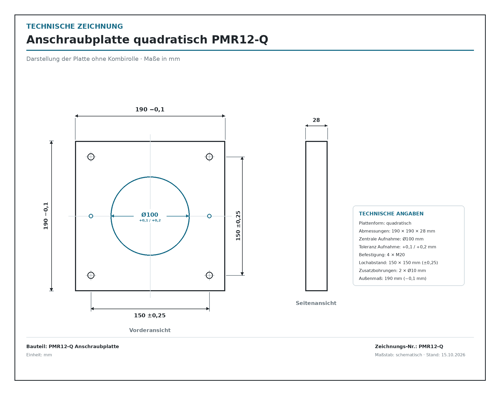

■ Außenmaß laut Zeichnung: 190 mm mit Toleranz −0,1 mm
■ Bezeichnung: PMR12-Q
