Anschraubplatte PMR11-Q quadratisch 165 × 165 × 23 mm

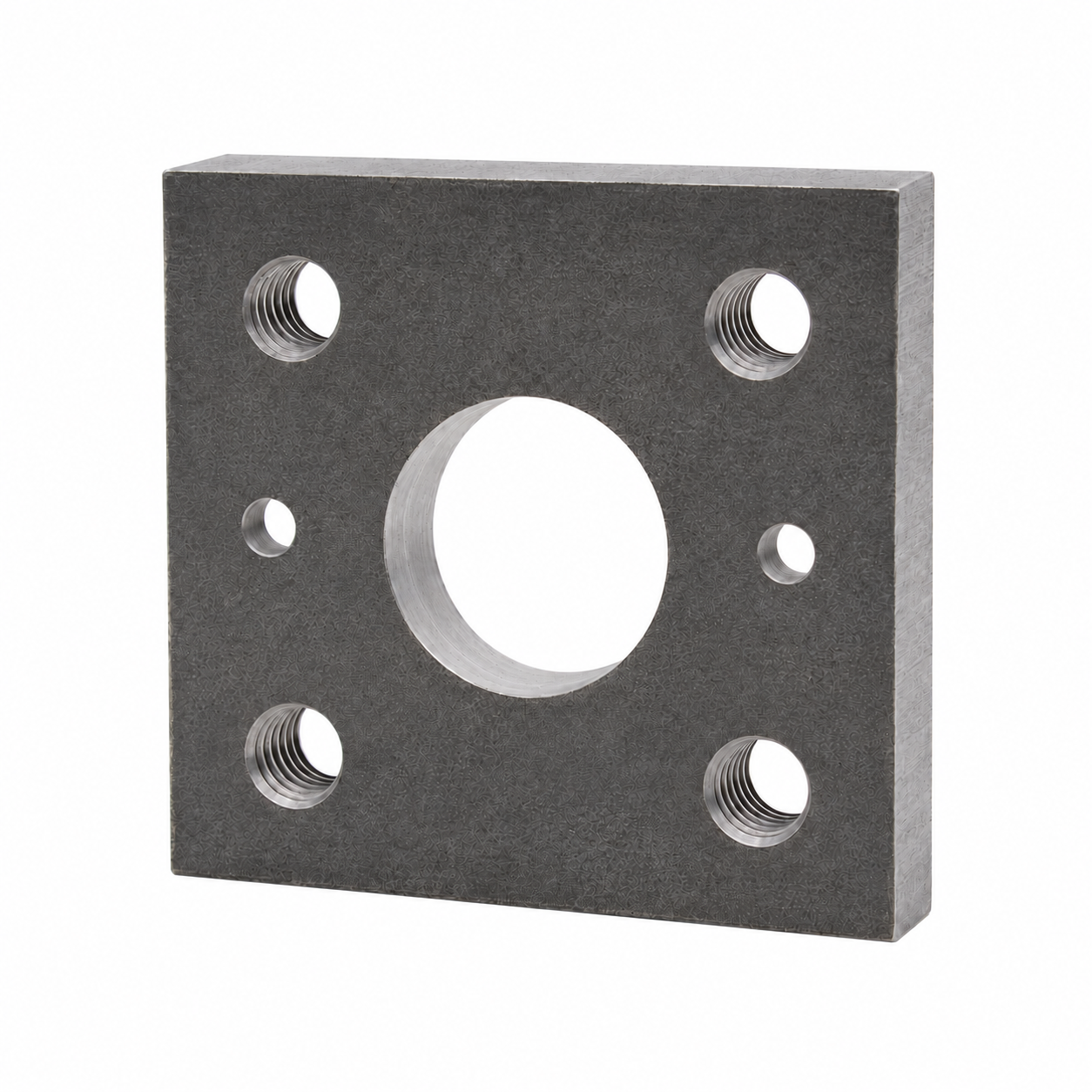

Die quadratische Anschraubplatte PMR11-Q dient zur Befestigung passender Kombirollen in der Flurfördertechnik. Sie besteht aus Stahl S235JR und ist 165 mm lang, 165 mm breit sowie 23 mm stark. Die zentrale Bohrung hat einen Durchmesser von 80 mm.

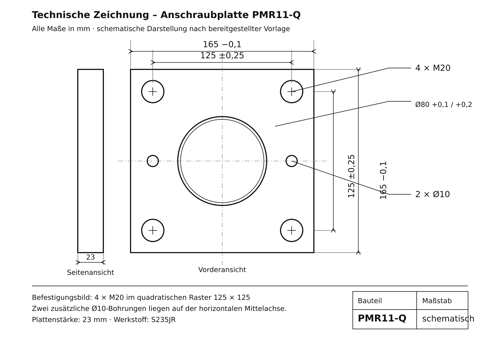

Das Befestigungsbild umfasst vier M20-Gewindebohrungen im quadratischen Raster von 125 × 125 mm. Zusätzlich sind zwei Bohrungen mit Ø10 mm auf der horizontalen Mittelachse angeordnet.
Technische Daten
■ Ausführung: quadratisch
■ Länge: 165 mm, Toleranz −0,1 mm
■ Breite: 165 mm, Toleranz −0,1 mm
■ Plattenstärke: 23 mm
■ Material: S235JR
■ Zentrale Bohrung: Ø80 mm, Toleranz +0,1/+0,2 mm
■ Befestigungsbohrungen: 4 × M20
■ Lochraster: 125 × 125 mm, Toleranz ±0,25 mm
■ Zusätzliche Bohrungen: 2 × Ø10 mm
■ Bezeichnung: PMR11-Q
