Anschraubplatte PMR15-Q quadratisch 280 × 280 × 37 mm

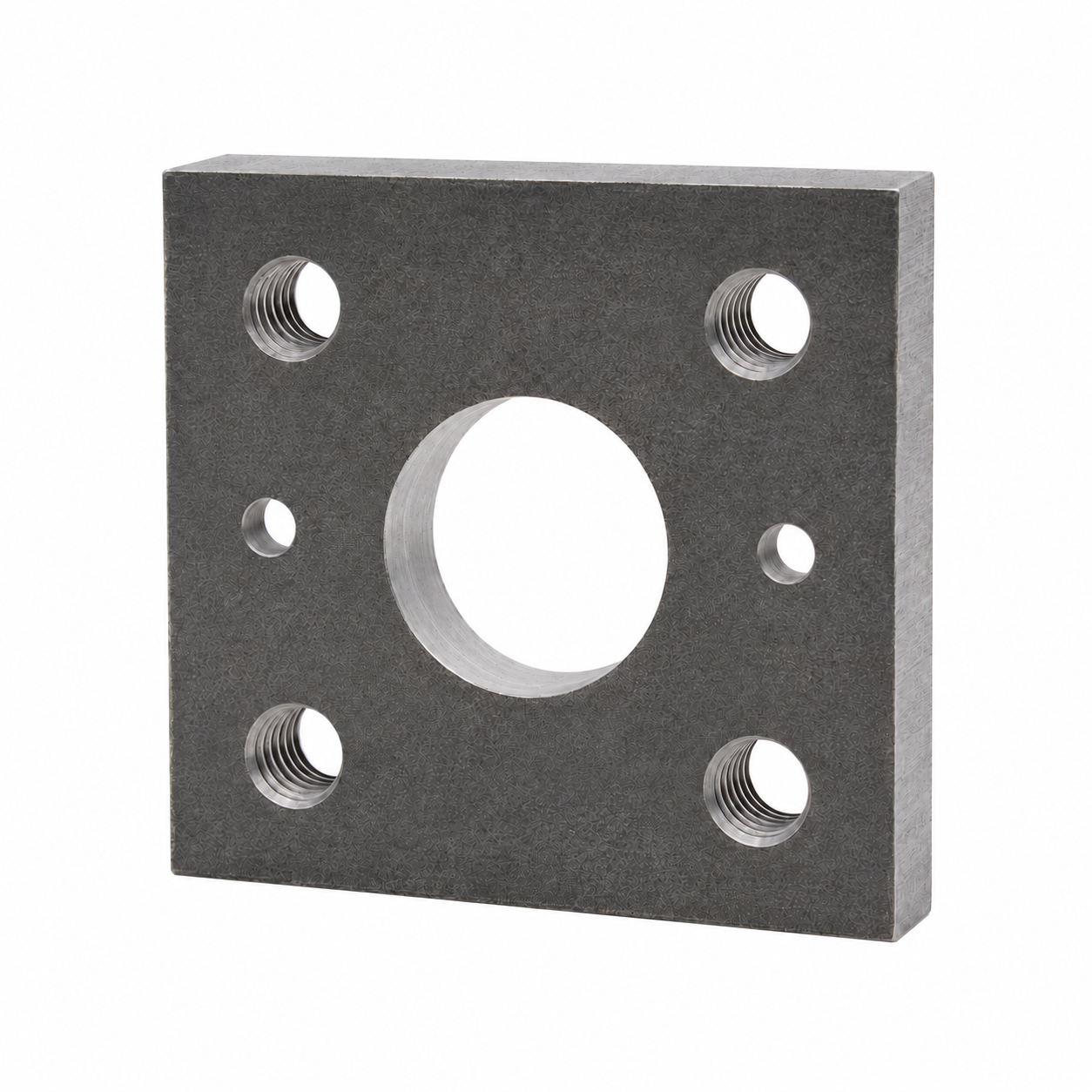

Die quadratische Anschraubplatte PMR15-Q dient zur Befestigung passender Kombirollen in der Flurfördertechnik. Sie ist 280 mm lang und breit sowie 37 mm stark. Die zentrale Durchgangsbohrung hat einen Durchmesser von 150 mm und eignet sich zur Aufnahme des passenden Bauteils.
Das Befestigungsbild umfasst vier M30-Gewindebohrungen im quadratischen Raster von 220 × 220 mm. Zwei zusätzliche Bohrungen mit Ø 10 mm liegen auf der horizontalen Mittelachse.
Technische Daten
■ Ausführung: quadratisch
■ Länge: 280 mm
■ Breite: 280 mm
■ Stärke: 37 mm
■ Zentrale Durchgangsbohrung: Ø 150 mm, Toleranz +0,1/+0,2 mm
■ Befestigungsbohrungen: 4 × M30
■ Lochraster der M30-Bohrungen: 220 × 220 mm, Toleranz ±0,25 mm
■ Zusatzbohrungen: 2 × Ø 10 mm

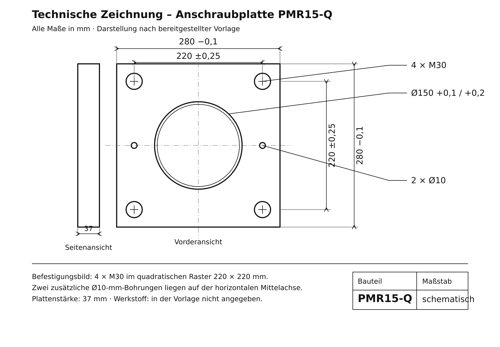

■ Außenmaß laut Zeichnung: 280 mm mit Toleranz −0,1 mm
■ Bezeichnung: PMR15-Q
