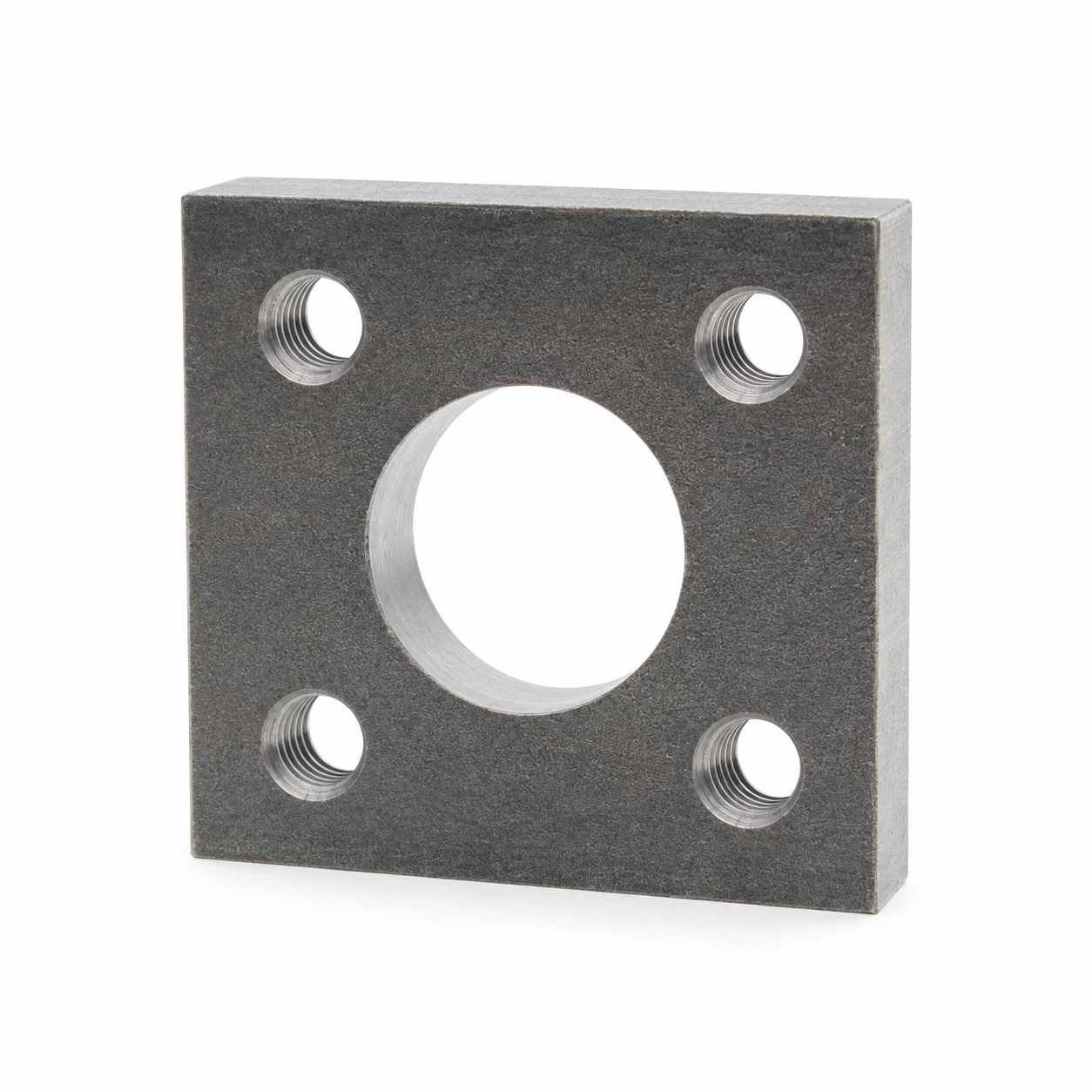

Anschraubplatte quadratisch PMR706-Q – 50 × 50 × 10 mm

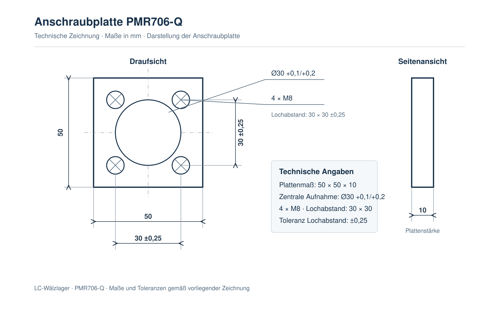

Die quadratische Anschraubplatte PMR706-Q dient zur Befestigung passender Kombirollen in der Flurfördertechnik. Die zentrale Bolzenaufnahme hat einen Durchmesser von 30 mm mit einer Toleranz von +0,1 bis +0,2 mm. Vier M8-Gewindebohrungen sorgen für die Befestigung der Platte. Ihr Lochabstand beträgt jeweils 30 ± 0,25 mm.
Technische Daten
- Länge: 50 mm
- Breite: 50 mm
- Stärke: 10 mm
- Zentrale Bolzenaufnahme: Ø 30 mm, Toleranz +0,1/+0,2 mm
- Befestigungsbohrungen: 4 × M8
- Lochabstand: 30 × 30 mm, jeweils ±0,25 mm
- Bezeichnung: PMR706-Q
