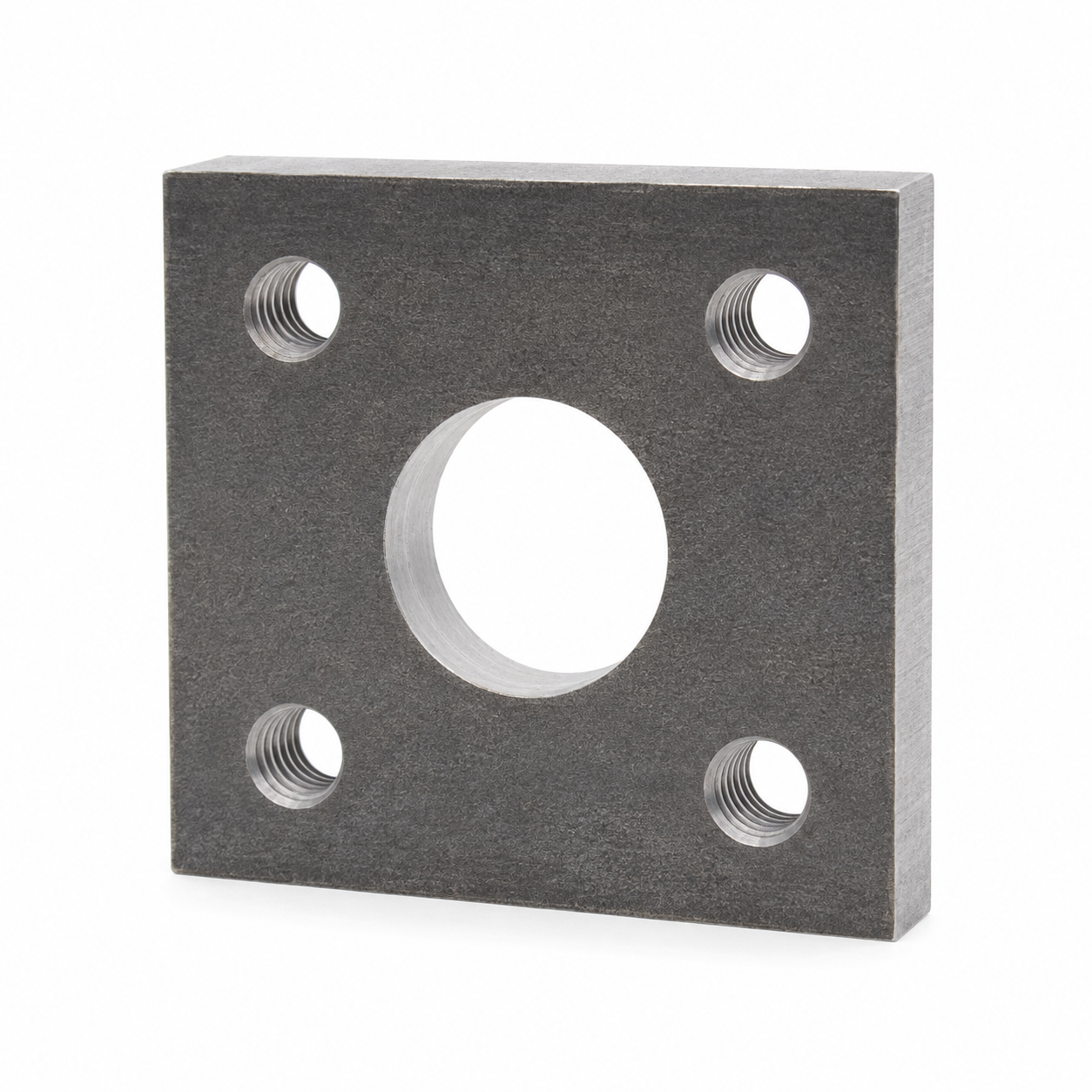

Anschraubplatte quadratisch PMR10-Q – 150 × 150 × 20 mm

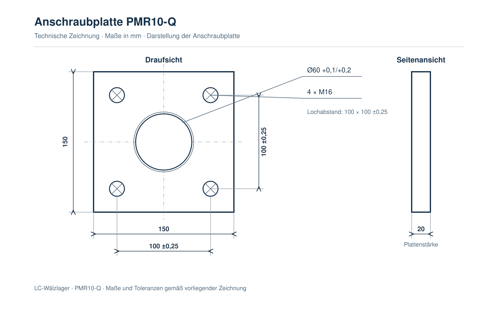

Die quadratische Anschraubplatte PMR10-Q dient zur Befestigung passender Kombirollen und Radiallager in der Flurfördertechnik. Die zentrale Aufnahme hat einen Durchmesser von 60 mm mit einer Toleranz von +0,1 bis +0,2 mm. Vier M16-Gewindebohrungen sind symmetrisch angeordnet und bilden ein Lochraster von 100 × 100 mm.
Technische Daten
- Länge: 150 mm
- Breite: 150 mm
- Stärke: 20 mm
- Zentrale Aufnahme: Ø 60 mm, Toleranz +0,1/+0,2 mm
- Befestigungsbohrungen: 4 × M16
- Lochabstand: 100 × 100 mm, jeweils ±0,25 mm
- Bezeichnung: PMR10-Q
